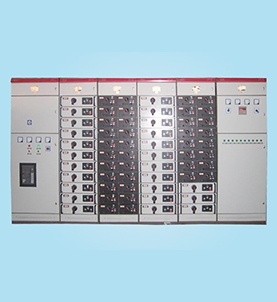

低壓成套開關設備抽屜柜
更新時間:2023-07-28 10:18:34
產品概述低壓成套開關設備抽屜柜,適用于發電廠,變電站,工礦企業等電力用戶作為交流 50Hz,較大工作電壓至660V,較大工作電流至3150A的配...
產品概述
低壓成套開關設備抽屜柜,適用于發電廠,變電站,工礦企業等電力用戶作為交流 50Hz,較大工作電壓至660V,較大工作電流至3150A的配電系統中,作為動力配電,電動機控制及照明等配電設備的電能轉換分配控制之用。
使用條件
◆ 海拔不超過2000m;
◆ 周圍空氣溫度不高于+ 40℃,并且24h內平均溫度不高于+35℃,周圍空氣溫度不低于-50℃;
◆ 大氣條件:空氣清潔,相對濕度在溫度為+40℃時不超過50%,在溫度較低時允許有較高的相對濕度,列如:+20℃時為90%;
◆ 沒有火災,******危險,嚴重污穢,化學腐蝕及劇烈震動的場所;
◆ 與垂直面傾斜不超過5°;
◆ 本產品適合以下溫度運輸儲存:-25℃~+55℃,在短時間內(不超過24h)不超過+70℃。
如上述使用條件不能滿足時,應由用戶在訂貨時向制造廠方提出,協商解決。
結構特征
本系列產品的基本柜架為組合裝配式結構,柜架的全部結構件通過螺釘緊固互相連接成基本框架,再按需要加上門、檔板、隔板、 抽屜、安裝支架以及母線和電器組件等零件,組裝成一臺完整的開關柜,本柜有下列特點:
框架采用形鋼材,利用三維角板定位,螺栓連接無焊接結構從而避免了焊接變形和應力,提高了安裝精度。
框架及零部件安裝孔按模數E=20mm變化。
內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后,采用靜電環氧粉末噴涂。
